Descrição

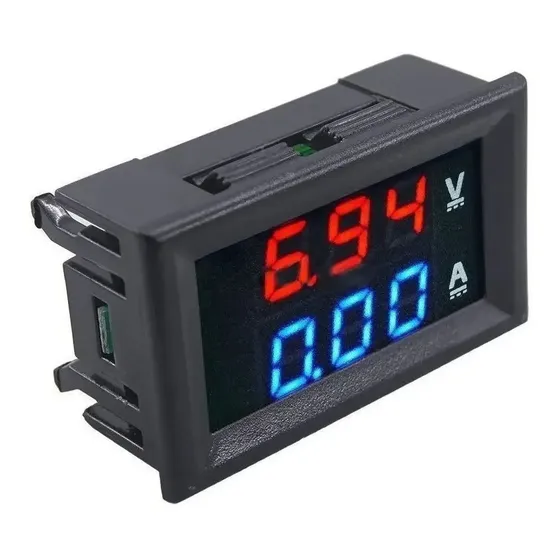

Para que serve? Este produto é um voltímetro amperímetro de alta qualidade. Mede tensão até 100V e corrente até 10A. Características: Cor do display: azul (voltagem), vermelho (amperagem) Instalação de embutir Display LED de alto desempenho Não necessita de shunt externo, já está embutido no aparelho Ligação: Depende do lote podem existir dois tipos de fiação: Fio Amarelo/Preto/Vermelho fino com Preto/Vermelho grosso: Medição menor que 4.5V ou maior que 30V DC Cabos finos: Vermelho – Positivo da fonte externa entre 4 e 30V DC Preto – Negativo da fonte externa entre 4 e 30V DC Amarelo – Positivo entre o aparelho que está sendo medido e a fonte de energia Cabos grossos: Preto – Entrada Negativo da fonte de energia até o medidor Vermelho – Saída Negativo do medidor até o aparelho Medição entre 4.5V e 30V DC Cabos finos: Vermelho – Positivo da fonte de alimentação Preto – Desconectado e isolado Amarelo – Positivo da fonte de alimentação Cabos grossos: Preto – Entrada Negativo da fonte até o medidor Vermelho – Saída Negativo do medidor até o aparelho Fio Vermelho/Preto/Azul grosso com Preto/Vermelho fino: Medição menor que 4.5V ou maior que 30V DC Cabos finos: Vermelho – Positivo da fonte externa entre 4 e 30V DC Preto – Negativo da fonte externa entre 4 e 30V DC Cabos grossos: Vermelho: Positivo entre o aparelho que está sendo medido e a fonte de energia Preto: Entrada Negativo da fonte de energia até o medidor Azul: Saída Negativo do medidor até o aparelho Medição entre 4.5V e 30V DC Cabos finos: Vermelho – Positivo da fonte de energia (ligar junto com Vermelho grosso) Preto – Negativo da fonte de energia (ligar junto com Preto grosso) Cabos grossos: Vermelho: Positivo entre o aparelho que está sendo medido e a fonte de energia Preto: Entrada Negativo da fonte de energia até o medidor Azul: Saída Negativo do medidor até o aparelho Especificações técnicas: Tensão de alimentação: 4.5-30V DC Tensão de medição: 0 – 100V DC Corrente de medição: 0 – 10A DC Precisão de medição: 0.01A / 0.1V Corrente de funcionamento: <20 Ma Temperatura de operação: -15 + 70 graus Entalhe de montagem: 45,5 X 26,6mm Tamanho: 50 x 30 x 18mm Tamanho do display: 0,28″ O que será enviado? 1 x Voltímetro Amperímetro 100V 10A DC 2 x Cabos de conexão
